| SC13G/SC15G機型 | SC25G/SC27G機型 |
產品介紹：
SC13G/15G系列發動機是上柴公司在原G128發電機組專用柴油機的基礎上改進設計的，在產品質量、可靠性、經濟性、振動噪音和外形上都有了重大升級，其中SC15G行程加上至165mm。該系列發動機大部分零件與原機型通用，是按SAIC MOTOR制造標準打造的常用發電機組首選配套動力。
產品特點：
1.整體曲軸采用非調質鋼，改進所有密封墊片，噴油泵采用齒輪直接連接取消轉動軸結構，提高了可靠性。
2.提高水泵流量、優化管路設計減小系統阻力。
3.提高機油泵流量、提高機油壓力，改善內部零部件的潤滑情況。
4.增加油氣分離器，重新設計節溫器，可滿足不同環境溫度的地區使用。
5.燃油管路重新設計，改進其它外圍管路、及空濾器布置，防護設計，布局合理，外觀更具工業設計感。
6.使用漲斷式連桿，維修保養也更加方便。

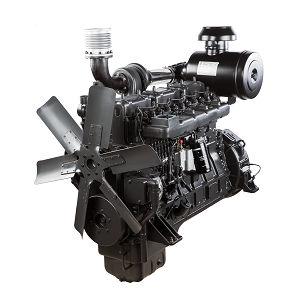

| SC13G/SC15G 系列技術參數 | |||
| 形式 | 直列、水冷、四沖程 | 氣缸數 | 6 |
| 缸徑/行程 | SC13G：135x150mm SC15G：135x165mm | 排量 | SC13G：12.8L SC15G：14.2L |
| 最低燃油消耗率 | 205g/kw.h | 噪聲 | 110DB(A) |
| 潤滑油容量 | 33-41L | 冷卻液容量 | 25.5L |
| 調速方式 | 電子調速(機械泵) | 排氣煙度 | ≤1 Rb |
| 壓縮比 | 15.7:1 | 飛輪/飛輪殼 | SAE 1# 14# |

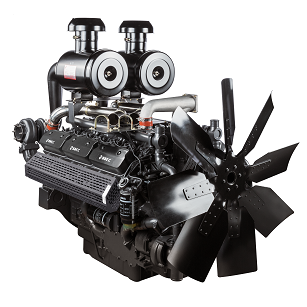

| SC25G/SC27G系列技術參數 | |||
| 形式 | V型、水冷、四沖程 | 氣缸數 | 12 |
| 缸徑/行程 | SC25G：135x150mm SC27G：135x155mm | 排量 | SC25G：25.8L SC27G：26.6L |
| 最低燃油消耗率 | 205g/kw.h | 噪聲 | 115DB(A) |
| 潤滑油容量 | 55-65L | 冷卻液容量 | 48L |
| 調速方式 | 電子調速 (機械泵或電控高壓共軌) | 排氣煙度 | ≤1 Rb |
| 壓縮比 | 16:1 | 飛輪/飛輪殼 | SAE 0# 18# |
| G系列型譜 | |||||||
| 排放標準：國二排放 | |||||||
| 系列 | 型號 | 進氣方式 | 額定功率kW | 額定轉速r/min | 備用功率kW | 凈重kg | 外形尺寸mm(LxWxH) |
| SC13G | SC13G420D2 | 增壓中冷 | 280 | 1500 | 308 | 1296 | 1704x1063x1540 |
| SC15G | SC15G500D2 | 增壓中冷 | 330 | 1500 | 373 | 1296 | 1704x1063x1540 |
| SC25G | SC25G610D2 | 增壓中冷 | 405 | 1500 | 445 | 2080 | 1930x1686x1872 |
| SC25G690D2 | 增壓中冷 | 459 | 1500 | 505 | 2080 | 1930x1686x1872 | |
| SC27G | SC27G755D2 | 增壓中冷 | 505 | 1500 | 560 | 2080 | 1930x1686x1872 |
| SC27G830D2 | 增壓中冷 | 561 | 1500 | 610 | 2080 | 1930x1686x1872 | |
| SC27G900D2 | 增壓中冷 | 602 | 1500 | 662 | 2080 | 1930x1686x1872 | |
| 排放標準：國三排放 | |||||||
| 系列 | 型號 | 進氣方式 | 額定功率kW | 額定轉速r/min | 備用功率kW | 凈重kg | 外形尺寸mm(LxWxH) |
| SC27G(電控高壓共軌) | 12GTAA27-G34 | 增壓中冷 | 459 | 1500 | 505 | 2080 | 1930x1686x1872 |
| 12GTAA27-G33 | 增壓中冷 | 505 | 1500 | 555 | 2080 | 1930x1686x1872 | |
| 12GTAA27-G32 | 增壓中冷 | 565 | 1500 | 565 | 2080 | 1930x1686x1872 | |
| 12GTAA27-G31 | 增壓中冷 | 622 | 1500 | 622 | 2080 | 1930x1686x1872 | |
G系列 外形尺寸圖

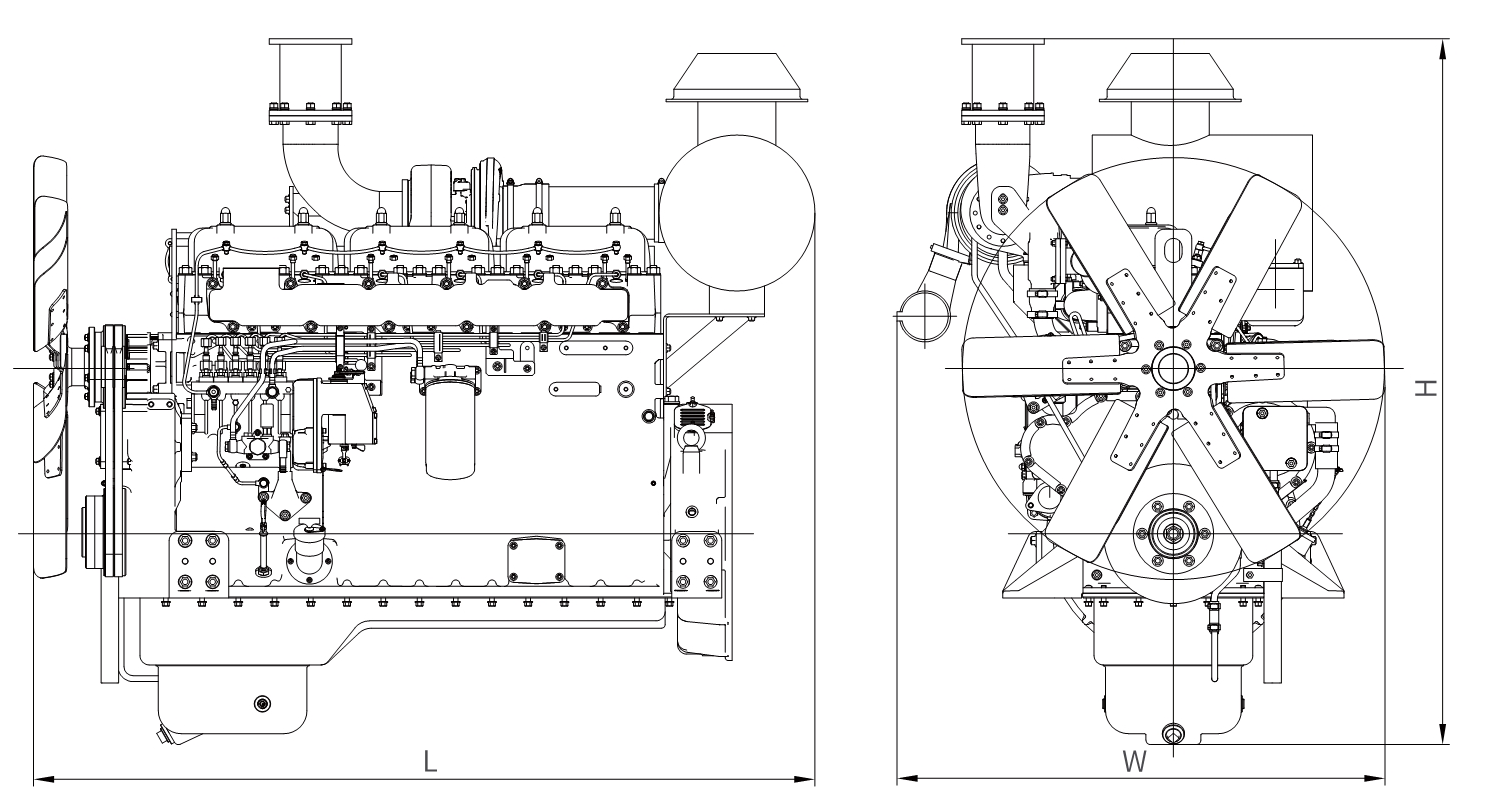

SC13G/SC15G L：1704mm W：1063mm H：1540mm

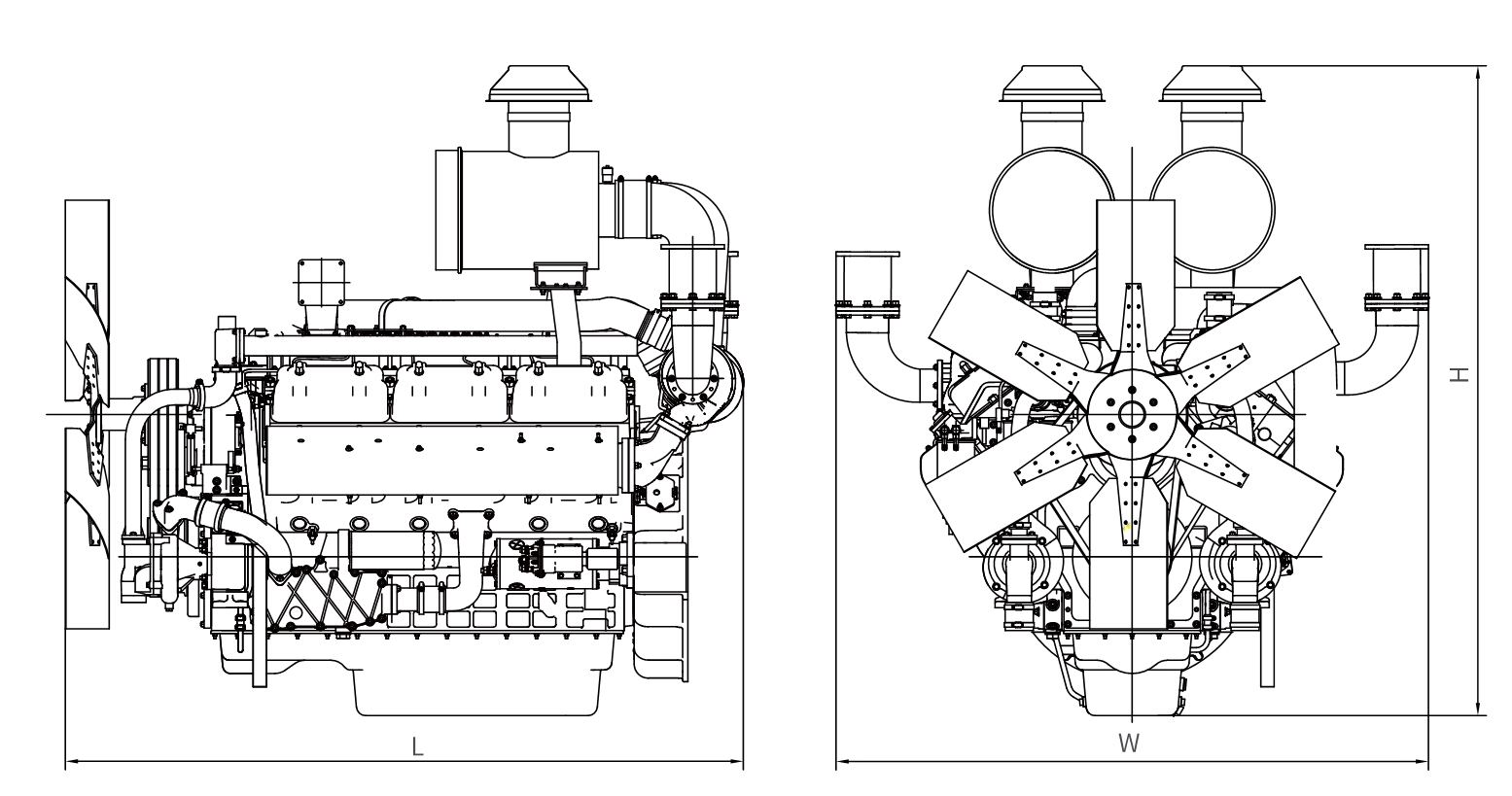

SC25G/SC27G L：1930mm W：1686mm H：1872mm
